Bo Mạch Tủ Lạnh Sharp SJ-X251E-DS Chính Hãng – Mã FPWB-C415CBKZ Dùng Cho Cả SJ-X251E-SL

Bo Mạch Tủ Lạnh Sharp SJ-X251E-DS Chính Hãng – Mã FPWB-C415CBKZ

Bo mạch tủ lạnh Sharp SJ-X251E-DS / SJ-X251E-SL mã FPWB-C415CBKZ là linh kiện quan trọng trong hệ thống điều khiển của tủ lạnh Sharp. Sản phẩm được thiết kế dạng PCB hoàn chỉnh với nhiều khu vực mạch nguồn, mạch điều khiển, linh kiện công suất, tản nhiệt và các đầu kết nối.

Theo hình ảnh thực tế, trên bo có thể nhận diện rõ thương hiệu SHARP, dòng S-POPEYE 32HP1, mã trên PCB QPWBFA443CBZZ và mã FPWB-C415CBKZ. Hộp linh kiện cũng thể hiện mã FPWB-C415CBKZ, giúp thuận tiện cho việc đối chiếu khi thay thế.

Sản phẩm được giới thiệu cho Sharp SJ-X251E-DS và dùng cho cả model SJ-X251E-SL, phù hợp nhu cầu thay bo mạch cũ bị hỏng, lỗi nguồn hoặc hoạt động không ổn định.

Lưu ý: Bo mạch điện tử cần được đối chiếu theo model tủ, mã PCB, mã linh kiện và hệ thống giắc trước khi đặt hàng. Không nên chỉ dựa vào hình dáng bên ngoài.

Thông số bo mạch Sharp SJ-X251E-DS / SJ-X251E-SL

Mã FPWB-C415CBKZ và QPWBFA443CBZZ trên bo

Một trong những điểm quan trọng nhất khi tìm mua sản phẩm này là đối chiếu mã bo chính xác.

Trên hình ảnh PCB có thể thấy:

FPWB-C415CBKZ

Đây là mã được thể hiện trên tem hộp sản phẩm.

Trong khi đó, trên mặt PCB có dòng:

QPWBFA443CBZZ

Ngoài ra còn có nhận diện:

SHARP – S-POPEYE 32HP1

Các mã này rất hữu ích khi khách hàng cần tìm kiếm hoặc đối chiếu bo mạch thay thế.

Đối với linh kiện điện tử, việc chỉ tìm theo tên model tủ đôi khi chưa đủ. Một model có thể có những phiên bản linh kiện khác nhau theo từng lô sản xuất hoặc thị trường. Vì vậy, khách hàng nên cung cấp cả model tủ và ảnh mã trên bo cũ để kiểm tra trước khi đặt hàng.

Bo mạch Sharp SJ-X251E-DS dùng cho cả SJ-X251E-SL

Theo thông tin sản phẩm và hình ảnh thực tế, FPWB-C415CBKZ được sử dụng cho nhu cầu thay thế trên dòng Sharp SJ-X251E-DS, đồng thời dùng cho SJ-X251E-SL theo thông tin sản phẩm.

Hình ảnh tem trên tủ khách hàng cung cấp thể hiện rõ:

SHARP – SJ-X251E-SL

Tem cũng cho biết:

• Điện áp định mức: 220–240V
• Tần số: 50Hz
• Dòng điện định mức: khoảng 1.0–1.0A
• Công suất hệ thống sưởi: 125–150W
• Công suất xả đá: 125–150W
• Dung tích tổng: 241L
• Môi chất lạnh: R600a
• Khối lượng môi chất: 42g
• Tủ sản xuất tại Thailand

Những thông tin này giúp kỹ thuật viên có thêm cơ sở để đối chiếu model trước khi thay bo.

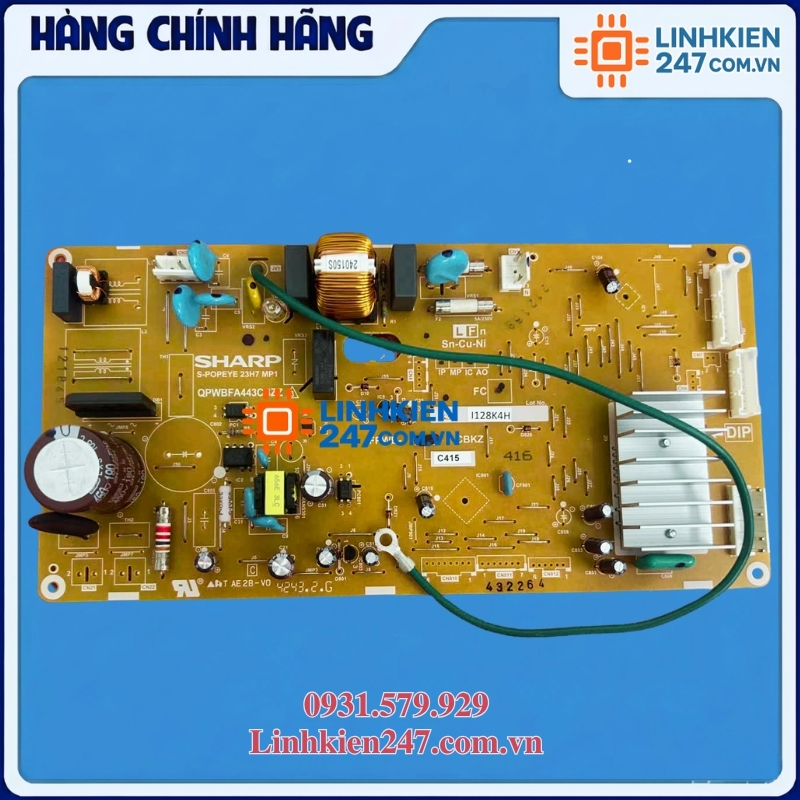

Thiết kế bo mạch Sharp FPWB-C415CBKZ

Qua hình ảnh thực tế, bo mạch có thiết kế PCB dài với nhiều khu vực chức năng được phân chia rõ ràng.

Mặt linh kiện sử dụng nhiều loại linh kiện điện tử như:

• Tụ điện nguồn.
• Cuộn cảm.
• Biến áp.
• Rơ-le.
• Cầu chì.
• Linh kiện bảo vệ nguồn.
• IC điều khiển.
• Linh kiện công suất.
• Tản nhiệt nhôm.
• Các đầu nối tín hiệu.

Đặc biệt, PCB có khu vực được đánh dấu High Voltage, cho thấy trên bo tồn tại các khu vực điện áp cao. Vì vậy, việc tháo lắp và kiểm tra nên được thực hiện bởi người có chuyên môn.

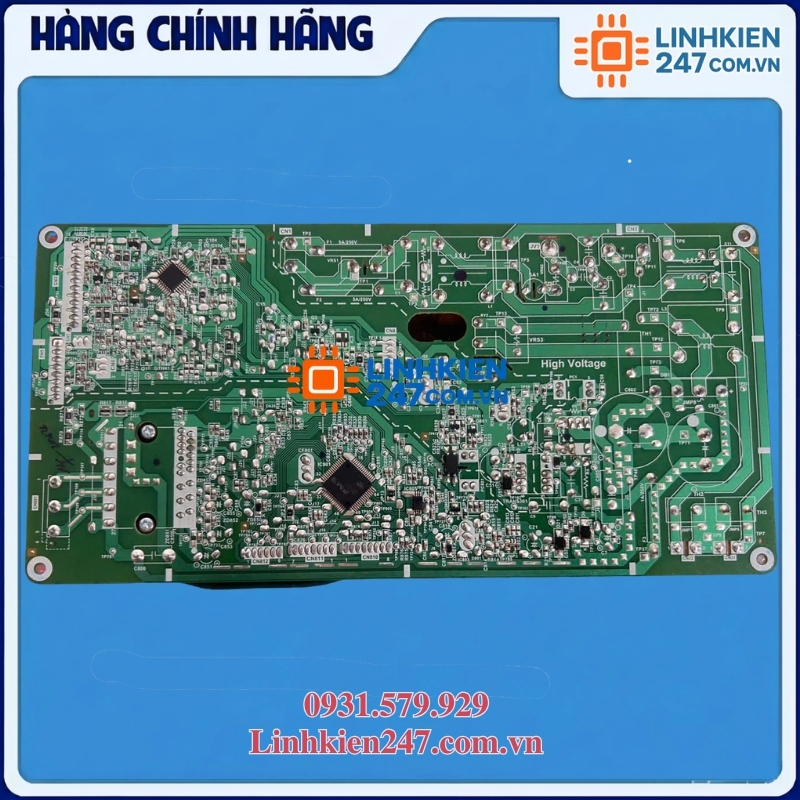

Mặt dưới PCB cũng có hệ thống đường mạch được bố trí dày đặc, nhiều linh kiện SMD và khu vực xử lý tín hiệu.

Vai trò của bo mạch tủ lạnh Sharp

Bo mạch là trung tâm xử lý và điều khiển nhiều hoạt động của tủ lạnh. Tùy cấu trúc từng model, bo có thể tiếp nhận tín hiệu từ cảm biến và điều khiển các bộ phận tương ứng.

Các chức năng liên quan có thể bao gồm:

• Điều khiển chu trình làm lạnh.
• Tiếp nhận tín hiệu cảm biến.
• Điều khiển hệ thống xả đá.
• Điều khiển quạt.
• Điều khiển các rơ-le và linh kiện công suất.
• Quản lý nguồn điện cho các bộ phận liên quan.
• Phối hợp hoạt động giữa các cụm linh kiện của tủ.

Khi bo mạch bị lỗi, tủ có thể xuất hiện nhiều hiện tượng bất thường. Tuy nhiên, không phải tất cả các lỗi của tủ đều do PCB gây ra, vì vậy cần kiểm tra tổng thể trước khi thay thế.

Dấu hiệu cần kiểm tra bo mạch Sharp SJ-X251E-SL

Một số hiện tượng có thể khiến kỹ thuật viên kiểm tra bo mạch gồm:

• Tủ không hoạt động dù nguồn điện đầu vào bình thường.
• Hệ thống điều khiển hoạt động không ổn định.
• Một số chức năng của tủ không hoạt động.
• Quạt hoặc các bộ phận liên quan không nhận lệnh.
• Hệ thống xả đá hoạt động bất thường.
• Bo có dấu hiệu cháy hoặc quá nhiệt.
• Linh kiện nguồn bị hư hỏng.
• Xuất hiện lỗi sau khi đã kiểm tra cảm biến và các linh kiện ngoại vi.

Việc xác định chính xác nguyên nhân cần dựa trên kiểm tra điện áp, linh kiện, dây dẫn, cảm biến và các bộ phận liên quan.

Vì sao cần thay đúng mã FPWB-C415CBKZ?

Bo mạch tủ lạnh không nên lựa chọn chỉ dựa vào kích thước. Hai PCB có thể có hình dáng tương tự nhưng khác chương trình điều khiển, vị trí giắc hoặc thiết kế mạch.

Với sản phẩm này, khách hàng nên đối chiếu đồng thời:

Model tủ: SJ-X251E-DS / SJ-X251E-SL
Mã bo: FPWB-C415CBKZ
Mã PCB: QPWBFA443CBZZ
Dòng PCB: SHARP S-POPEYE 32HP1

Nếu bo cũ có các mã khác, nên gửi hình ảnh thực tế để kiểm tra trước khi mua.

Hướng dẫn kiểm tra trước khi đặt bo mạch Sharp

Để hạn chế mua nhầm linh kiện, khách hàng nên chụp rõ:

1. Tem model trên thành tủ.
2. Toàn bộ mặt trước bo cũ.
3. Mặt sau PCB.
4. Tem hoặc mã linh kiện trên bo.
5. Các đầu giắc kết nối.
6. Khu vực mã PCB nếu có.

Đặc biệt, với tủ Sharp SJ-X251E-SL, hình ảnh tem model rõ ràng sẽ giúp quá trình đối chiếu thuận tiện hơn.

Mua bo mạch tủ lạnh Sharp SJ-X251E-DS / SJ-X251E-SL

Bo mạch Sharp FPWB-C415CBKZ là lựa chọn linh kiện thay thế dành cho nhu cầu sửa chữa tủ lạnh Sharp tương thích. Sản phẩm có đầy đủ các khu vực mạch nguồn, điều khiển, công suất và hệ thống đầu kết nối như hình ảnh thực tế.

Linh Kiện 247 hỗ trợ khách hàng đối chiếu model và mã bo trước khi đặt hàng, giúp hạn chế trường hợp mua nhầm PCB không phù hợp.

Nếu cần mua bo mạch tủ lạnh Sharp SJ-X251E-DS / SJ-X251E-SL, hãy gửi ảnh tem model và ảnh bo cũ để được kiểm tra chính xác.
