Bo Mạch Quạt Trần Panasonic F-56MZG Mã 56MZG4805ZM-NB Dùng Cho Cả F-56MPG, F-564RZ

Bo mạch quạt trần Panasonic F-56MZG mã 56MZG4805ZM-NB là linh kiện điều khiển quan trọng trong hệ thống quạt trần Panasonic. Theo thông tin model được cung cấp, bo có thể sử dụng chung cho Panasonic F-56MZG, F-56MPG và F-564RZ.

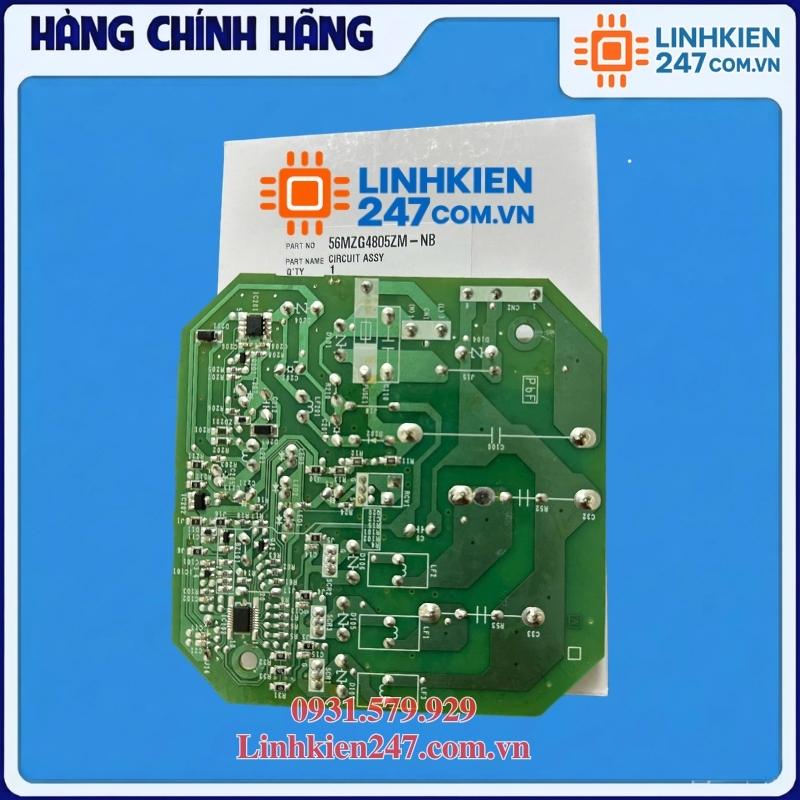

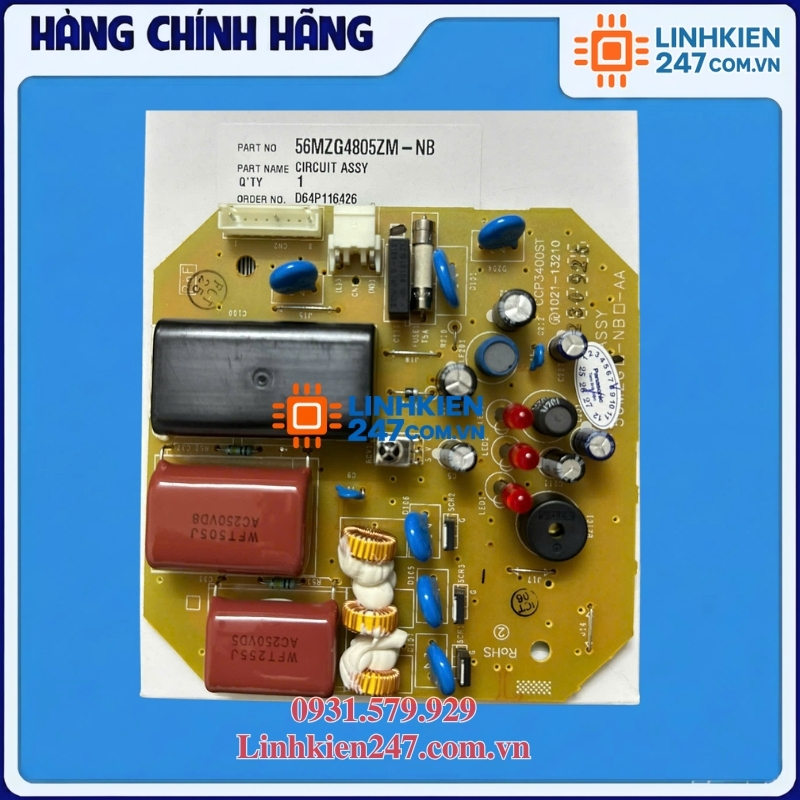

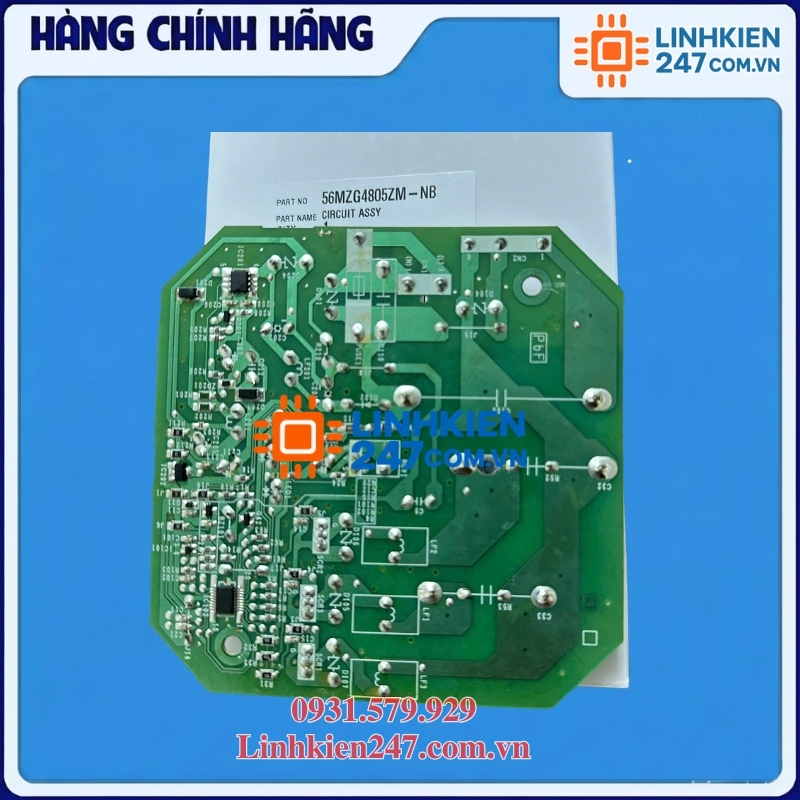

Trên sản phẩm thực tế, tem linh kiện thể hiện rõ:

• PART NO: 56MZG4805ZM-NB
• PART NAME: CIRCUIT ASSY
• Q’TY: 1

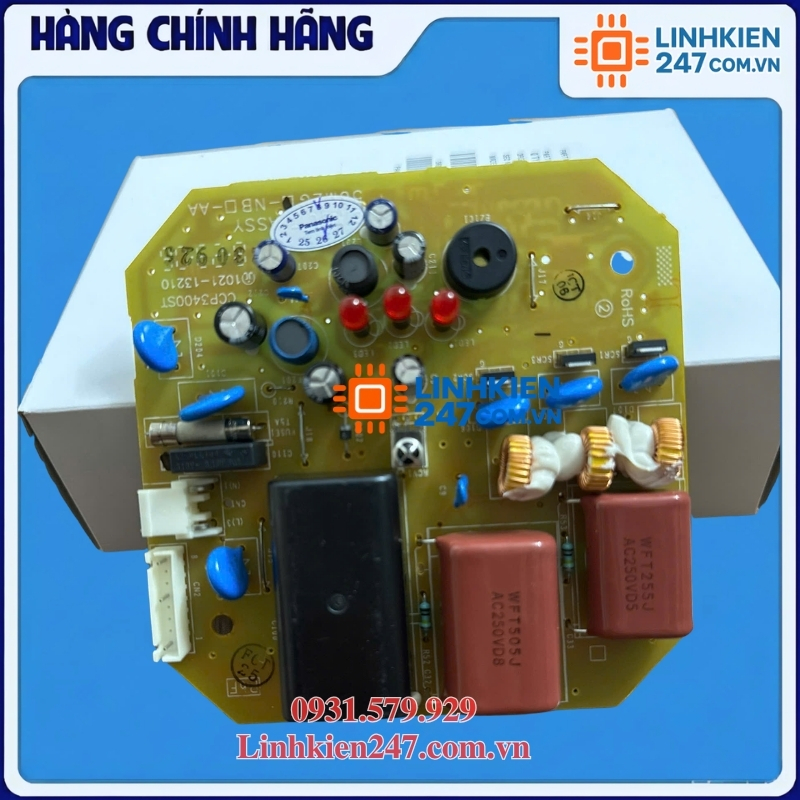

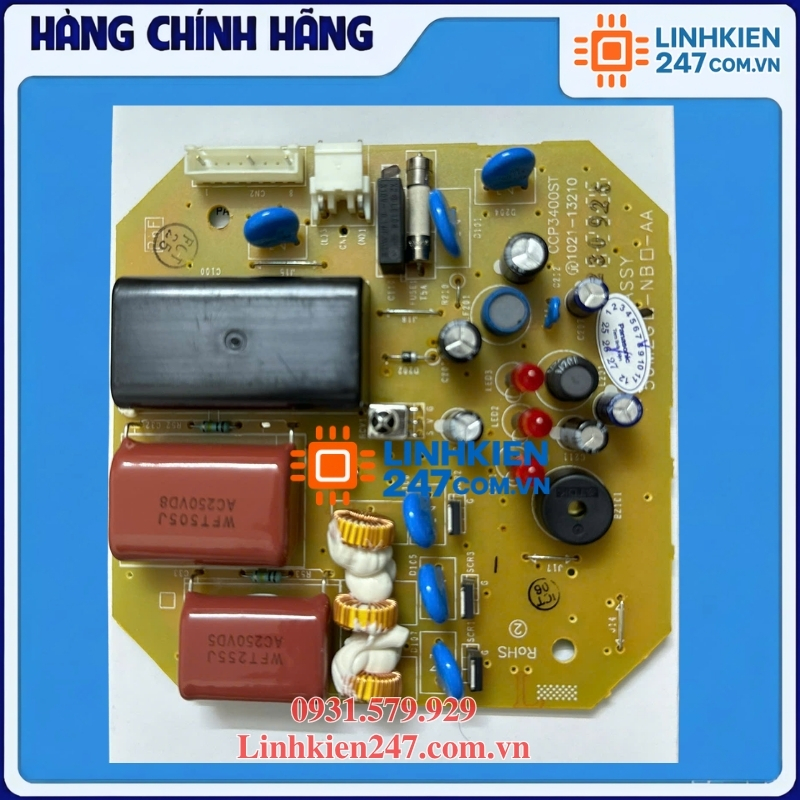

Bo mạch gồm hệ thống linh kiện điện tử, đầu kết nối, cầu chì, tụ điện, cuộn cảm và các mạch xử lý. Đây là bộ phận đảm nhiệm việc tiếp nhận nguồn và xử lý các tín hiệu điều khiển để quạt hoạt động theo thiết kế.

Nếu bo mạch bị lỗi, quạt có thể xuất hiện tình trạng không hoạt động, không nhận điều khiển hoặc một số chức năng không phản hồi. Tuy nhiên, cần kiểm tra toàn bộ hệ thống trước khi xác định nguyên nhân nằm ở bo.

Thông số kỹ thuật bo mạch Panasonic 56MZG4805ZM-NB

Lưu ý: Khi thay thế, nên đối chiếu cả model quạt, mã 56MZG4805ZM-NB, hình dạng bo và đầu giắc. Không nên lựa chọn chỉ dựa vào tên model.

Bo mạch 56MZG4805ZM-NB có chức năng gì?

Bo mạch là bộ phận xử lý trung tâm của hệ thống điều khiển quạt. Mạch tiếp nhận nguồn điện và tín hiệu từ các bộ phận liên quan. Sau đó, mạch xử lý và đưa ra tín hiệu điều khiển phù hợp.

Với quạt trần Panasonic, bo mạch có liên quan đến các chức năng vận hành và điều khiển của quạt. Tùy từng model, hệ thống có thể bao gồm điều khiển tốc độ, nhận tín hiệu từ remote và các chế độ hoạt động được thiết kế cho từng dòng sản phẩm.

Panasonic F-56MZG được hãng công bố là quạt trần 4 cánh, sải cánh 56 inch và có điều khiển từ xa. Model này hỗ trợ 3 cấp độ gió, hẹn giờ 1/3/6 giờ và chế độ Sleep.

Vì vậy, khi bo điều khiển quạt Panasonic gặp sự cố, các chức năng vận hành của quạt có thể bị ảnh hưởng.

Bo quạt Panasonic dùng chung F-56MZG, F-56MPG, F-564RZ

Điểm đáng chú ý của sản phẩm là mã bo 56MZG4805ZM-NB có thể dùng chung cho ba model quạt:

Panasonic F-56MZG

F-56MZG là model được sử dụng để nhận diện chính của bo mạch. Khi tìm linh kiện, khách hàng có thể bắt đầu bằng model này kết hợp với mã 56MZG4805ZM-NB.

Panasonic F-56MPG

Ngoài F-56MZG, bo mạch còn được sử dụng cho Panasonic F-56MPG theo thông tin tương thích được cung cấp.

Nếu quạt F-56MPG cần thay bo, nên kiểm tra mã bo cũ trước khi đặt hàng.

Panasonic F-564RZ

F-564RZ cũng nằm trong nhóm model sử dụng chung linh kiện này. Khi tìm bo quạt Panasonic F-564RZ, khách hàng có thể đối chiếu mã 56MZG4805ZM-NB. Thường thì quạt Panasonic F-564RZ có mã trên bo là M14C5

Quan trọng: Model dùng chung không có nghĩa mọi phiên bản bo đều có thể thay thế lẫn nhau. Cần đối chiếu mã linh kiện và đầu nối thực tế trước khi lắp.

Dấu hiệu bo mạch quạt trần Panasonic bị lỗi

Bo mạch là linh kiện điện tử nên có thể bị ảnh hưởng bởi nguồn điện không ổn định, linh kiện xuống cấp hoặc các sự cố khác trong quá trình sử dụng.

Một số biểu hiện thường khiến kỹ thuật viên cần kiểm tra bo gồm:

Quạt không hoạt động

Quạt không quay dù đã cấp nguồn. Trước tiên cần kiểm tra nguồn điện, công tắc, dây dẫn và motor. Nếu các bộ phận này bình thường, có thể tiếp tục kiểm tra bo điều khiển.

Quạt không nhận remote

Remote có tín hiệu nhưng quạt không phản hồi. Trường hợp này cần kiểm tra pin remote, bộ nhận tín hiệu và mạch điều khiển.

Quạt hoạt động không ổn định

Quạt có thể hoạt động chập chờn hoặc phản hồi điều khiển không đúng. Khi đó, các đầu nối và bo mạch cần được kiểm tra.

Một số chức năng không hoạt động

Nếu quạt vẫn quay nhưng một số chế độ không hoạt động, nguyên nhân có thể liên quan đến bo, bộ nhận tín hiệu hoặc các linh kiện khác.

Bo có dấu hiệu cháy, chập

Quan sát PCB nếu thấy linh kiện cháy, biến đổi màu, đứt đường mạch hoặc cầu chì bị hỏng. Khi phát hiện những dấu hiệu này, cần kiểm tra nguyên nhân trước khi thay bo.

Không nên xác định bo hỏng chỉ dựa trên hiện tượng quạt không chạy. Việc kiểm tra tổng thể giúp tránh thay nhầm linh kiện.

Vì sao cần chọn đúng mã 56MZG4805ZM-NB?

Khi mua bo mạch quạt trần Panasonic, mã linh kiện có vai trò rất quan trọng.

Các bo mạch có thể có thiết kế tương tự nhưng khác nhau về:

• Vị trí đầu giắc.
• Sơ đồ mạch.
• Linh kiện điện tử.
• Cấu hình điều khiển.
• Chương trình hoạt động.
• Model tương thích.

Do đó, việc chỉ tìm kiếm theo từ khóa “bo quạt Panasonic 56 inch” chưa đủ để xác định đúng sản phẩm.

Cách tốt hơn là tìm theo:

Panasonic F-56MZG + 56MZG4805ZM-NB

hoặc:

F-56MPG + 56MZG4805ZM-NB

F-564RZ + 56MZG4805ZM-NB

Những cụm từ này giúp quá trình tìm kiếm linh kiện cụ thể hơn.

Hướng dẫn kiểm tra bo mạch trước khi mua

Để hạn chế mua sai, khách hàng nên thực hiện các bước sau.

Bước 1: Xác định model quạt

Kiểm tra tem trên quạt và xác định chính xác model:

• F-56MZG
• F-56MPG
• F-564RZ

Bước 2: Kiểm tra mã trên bo cũ

Tìm dòng PART NO trên PCB hoặc tem linh kiện.

Mã cần đối chiếu là:

56MZG4805ZM-NB

Bước 3: Kiểm tra đầu giắc

So sánh số lượng, vị trí và kiểu đầu nối giữa bo cũ và bo thay thế.

Bước 4: Chụp ảnh bo cũ

Nên chụp cả hai mặt PCB. Đồng thời chụp tem model của quạt.

Bước 5: Gửi thông tin để xác nhận

Nếu chưa chắc chắn, hãy gửi hình ảnh thực tế để được kiểm tra trước khi đặt hàng.

Những lưu ý khi thay bo quạt trần Panasonic

Bo mạch quạt trần có liên quan trực tiếp đến nguồn điện. Vì vậy, trước khi tháo lắp cần ngắt nguồn điện hoàn toàn.

Không nên cắm thử hoặc đấu nối tùy ý khi chưa xác định đúng chân kết nối. Việc đấu sai có thể làm hỏng bo hoặc các bộ phận liên quan.

Khi thay bo, nên giữ lại bo cũ để đối chiếu mã linh kiện, đầu giắc và vị trí lắp đặt.

Nếu quạt đã có dấu hiệu chập điện hoặc cháy linh kiện, cần tìm nguyên nhân trước khi lắp bo mới. Nếu không xử lý nguyên nhân ban đầu, bo thay thế cũng có thể tiếp tục gặp sự cố.

Mua bo mạch Panasonic F-56MZG, F-56MPG, F-564RZ

Nếu bạn đang tìm bo mạch quạt trần Panasonic 56MZG4805ZM-NB, hãy kiểm tra chính xác model quạt trước khi đặt hàng.

Sản phẩm được xác định với mã 56MZG4805ZM-NB, Part Name CIRCUIT ASSY, sử dụng cho nhóm model F-56MZG, F-56MPG và F-564RZ theo thông tin sản phẩm.

Linhkien247 chuyên cung cấp linh kiện cho quạt, tủ lạnh, máy giặt, điều hòa và các thiết bị gia dụng. Khách hàng có thể gửi ảnh bo cũ + tem model quạt để được hỗ trợ đối chiếu.

Câu hỏi thường gặp

Bo 56MZG4805ZM-NB dùng cho những quạt nào?

Theo thông tin sản phẩm, bo được dùng cho Panasonic F-56MZG, F-56MPG và F-564RZ.

Mã bo nằm ở đâu?

Mã được thể hiện trên tem sản phẩm là 56MZG4805ZM-NB, với Part Name là CIRCUIT ASSY.

Quạt không chạy có phải do bo mạch không?

Chưa chắc. Cần kiểm tra nguồn điện, motor, dây dẫn, bộ nhận tín hiệu và các bộ phận khác trước khi kết luận.

F-56MPG và F-564RZ có dùng chung bo không?

Theo thông tin tương thích được cung cấp, hai model này nằm trong nhóm sử dụng chung mã bo 56MZG4805ZM-NB. Tuy nhiên, vẫn nên đối chiếu PCB và đầu giắc thực tế trước khi thay.

Làm sao để xác định đúng bo?

Hãy gửi model quạt, mã trên bo cũ và hình ảnh hai mặt PCB. Đây là những thông tin hữu ích để kiểm tra linh kiện.

Kết luận

Bo Mạch Quạt Trần Panasonic F-56MZG Mã 56MZG4805ZM-NB là linh kiện CIRCUIT ASSY dùng cho hệ thống điều khiển quạt.

Sản phẩm có thể dùng chung cho Panasonic F-56MZG, F-56MPG và F-564RZ theo thông tin tương thích được cung cấp.

Khi tìm bo mạch quạt trần Panasonic, hãy ưu tiên đối chiếu đúng model + đúng mã 56MZG4805ZM-NB + đúng đầu giắc. Nếu chưa chắc chắn, hãy gửi hình ảnh bo cũ để được kiểm tra trước khi đặt hàng.
