Bo Mạch (Motor) Máy Giặt Toshiba AW-DM1100JV / AW-DK1000FV / AW-DM1100PV Mã 17138000A01105 Chính Hãng

Bo mạch motor inverter máy giặt Toshiba mã 17138000A01105 là linh kiện điều khiển quan trọng trong hệ thống truyền động của máy giặt. Sản phẩm được sử dụng cho các model Toshiba AW-DM1100JV, AW-DK1000FV và AW-DM1100PV.

Sản phẩm có Part Number: 17138000A01105 và mô tả là Frequency-Converter, phù hợp với chức năng điều khiển mô tơ/inverter. Dữ liệu linh kiện trên thị trường cũng ghi nhận mã 17138000A01105 dùng cho bo motor inverter của các model trên.

Thông số kỹ thuật

Lưu ý: Hình ảnh sản phẩm cho thấy nhãn có thông tin Brand: Midea và Place: Frequency-converter. Vì vậy, khi đặt hàng nên ưu tiên đối chiếu mã 17138000A01105, model máy và vị trí giắc cắm thay vì chỉ dựa vào tên thương hiệu trên bo.

Bo mạch motor inverter Toshiba 17138000A01105 có tác dụng gì?

Bo mạch motor là bộ phận đảm nhiệm việc điều khiển hoạt động của động cơ máy giặt. Mạch nhận tín hiệu điều khiển từ hệ thống máy giặt, sau đó xử lý và điều phối hoạt động của mô tơ.

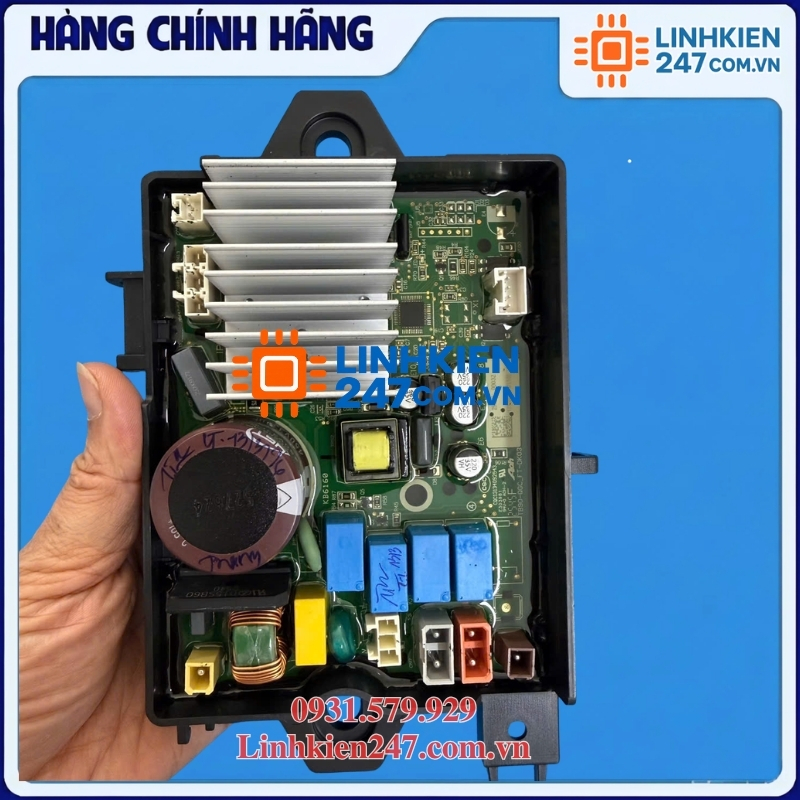

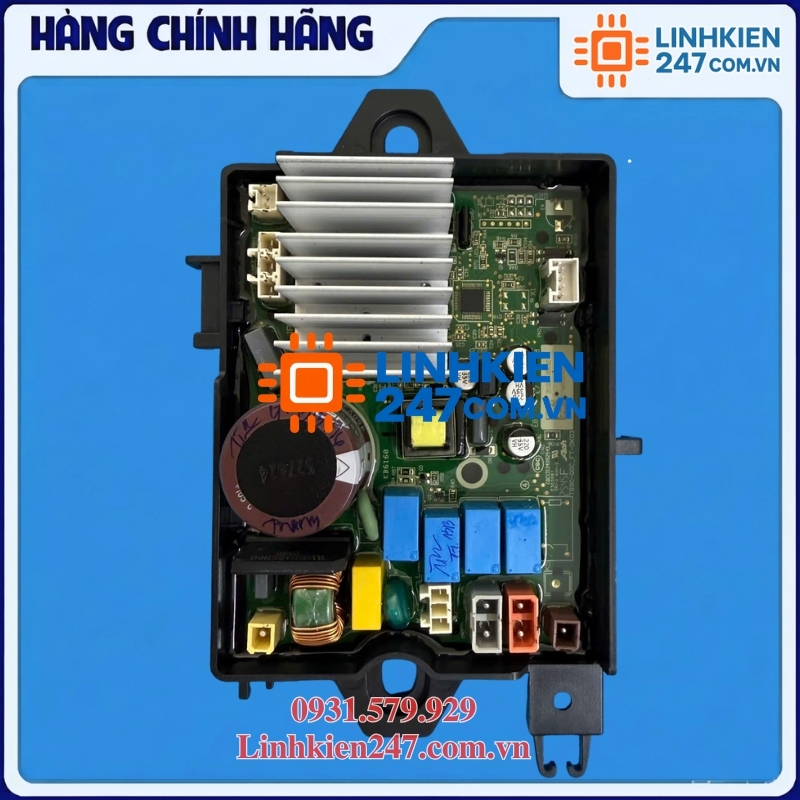

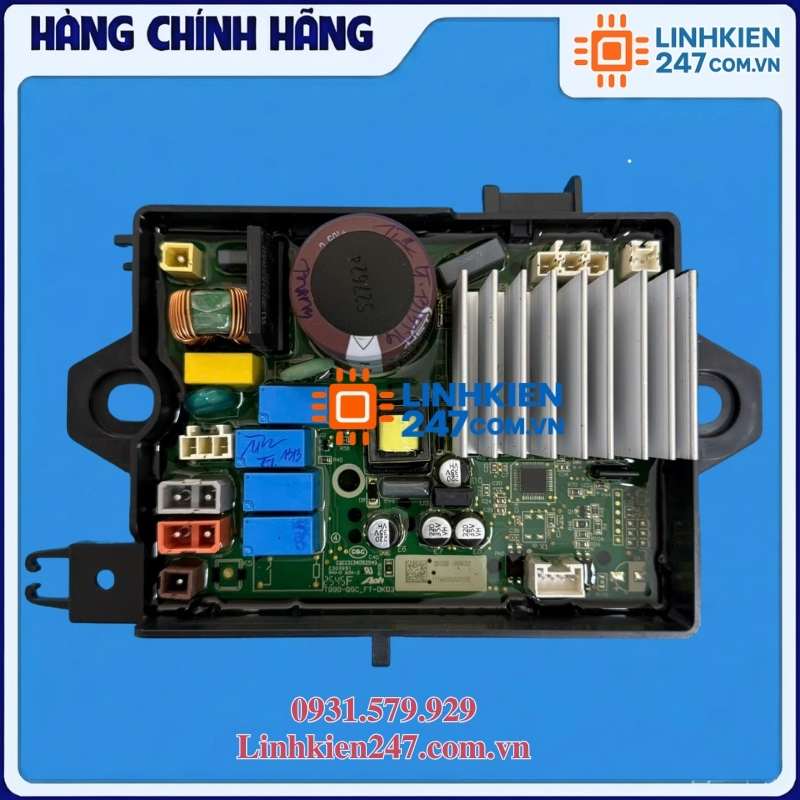

Một số bộ phận nổi bật có thể quan sát trên bo gồm:

• Khối tản nhiệt nhôm: hỗ trợ giải nhiệt cho linh kiện công suất.
• Tụ điện: tham gia ổn định và lọc nguồn trong mạch.
• Cuộn cảm: hỗ trợ xử lý nguồn và giảm nhiễu.
• Rơ-le và linh kiện công suất: thực hiện đóng cắt, điều khiển tải.
• Vi điều khiển: xử lý tín hiệu và phối hợp hoạt động của mạch.
• Hệ thống giắc cắm: kết nối bo với mô tơ và các bộ phận liên quan.

Nhờ đó, bo mạch giúp kiểm soát quá trình vận hành của mô tơ theo từng chương trình giặt.

Dấu hiệu bo motor Toshiba có thể bị lỗi

Khi bo inverter hoặc mạch điều khiển mô tơ gặp sự cố, máy giặt có thể xuất hiện nhiều biểu hiện bất thường.

Một số dấu hiệu thường gặp gồm:

• Máy giặt không quay lồng.
• Lồng giặt quay không ổn định.
• Máy có hiện tượng dừng khi chuyển sang chế độ vắt.
• Mô tơ không hoạt động dù các bộ phận khác vẫn có nguồn.
• Máy báo lỗi liên quan đến động cơ hoặc hệ thống truyền động.
• Bo có dấu hiệu cháy, nổ linh kiện hoặc biến dạng.
• Máy hoạt động chập chờn sau một thời gian chạy.

Tuy nhiên, các hiện tượng trên không chỉ do bo motor gây ra. Mô tơ, dây điện, cảm biến, nguồn cấp hoặc các bộ phận liên quan cũng có thể là nguyên nhân. Vì vậy, nên kiểm tra tổng thể trước khi thay bo.

Bo mạch 17138000A01105 dùng cho những model nào?

Mã 17138000A01105 được xác định cho các model:

• Toshiba AW-DM1100JV
• Toshiba AW-DK1000FV
• Toshiba AW-DM1100PV

Thông tin thương mại và dữ liệu linh kiện cũng ghi nhận mã này cho bo motor inverter của AW-DM1100JV và AW-DK1000FV.

Vì sao cần kiểm tra đúng mã?

Bo máy giặt có thể có ngoại hình gần giống nhau nhưng khác:

• Số lượng giắc cắm.
• Vị trí chân kết nối.
• Thông số linh kiện.
• Chương trình điều khiển.
• Khả năng tương thích với mô tơ.

Do đó, không nên chỉ nhìn hình dáng để lựa chọn bo thay thế.

Cách an toàn nhất là đối chiếu đồng thời:

Model máy → Mã bo → Hình dạng bo → Giắc cắm.

Hướng dẫn kiểm tra trước khi mua

Trước khi đặt bo mạch motor máy giặt Toshiba 17138000A01105, bạn nên kiểm tra 4 thông tin:

1. Kiểm tra model máy

Xem tem thông số trên máy và xác nhận máy thuộc một trong các model:

AW-DM1100JV / AW-DK1000FV / AW-DM1100PV.

2. Kiểm tra mã linh kiện

Đối chiếu mã:

17138000A01105

Mã này thường được in trên tem sản phẩm hoặc bao bì.

3. So sánh hình ảnh thực tế

Kiểm tra vị trí tản nhiệt, tụ điện, rơ-le và các đầu giắc trên bo mới với bo đang sử dụng.

4. Kiểm tra nguyên nhân trước khi thay

Nếu máy không quay, không nên kết luận ngay bo motor bị hỏng. Kỹ thuật viên nên kiểm tra thêm mô tơ, dây dẫn, nguồn cấp và các bộ phận liên quan.

Mua bo mạch motor Toshiba 17138000A01105

Nếu bạn đang cần thay bo mạch mô tơ inverter máy giặt Toshiba AW-DM1100JV, AW-DK1000FV hoặc AW-DM1100PV, hãy cung cấp model máy và hình ảnh bo cũ để được đối chiếu trước khi đặt hàng.

Việc chọn đúng mã 17138000A01105 giúp hạn chế tình trạng mua nhầm bo không tương thích và tiết kiệm thời gian sửa chữa.
