Bo Mạch Điều Khiển Dàn Lạnh Daikin FDBNQ13MV1 PCB EC12070-1(A) Mã 4012870

Bo Mạch Điều Khiển Dàn Lạnh Daikin FDBNQ13MV1 PCB EC12070-1(A) Mã 4012870

Bo mạch điều khiển dàn lạnh Daikin FDBNQ13MV1 mã 4012870, mã PCB EC12070-1(A), là linh kiện thay thế cho dàn lạnh Daikin âm trần nối ống gió. Sản phẩm phù hợp với model FDBNQ13MV1.

Thông tin mã 4012870 – EC12070-1(A) được các nguồn linh kiện điều hòa ghi nhận cho dòng Daikin FDBNQ13MV1.

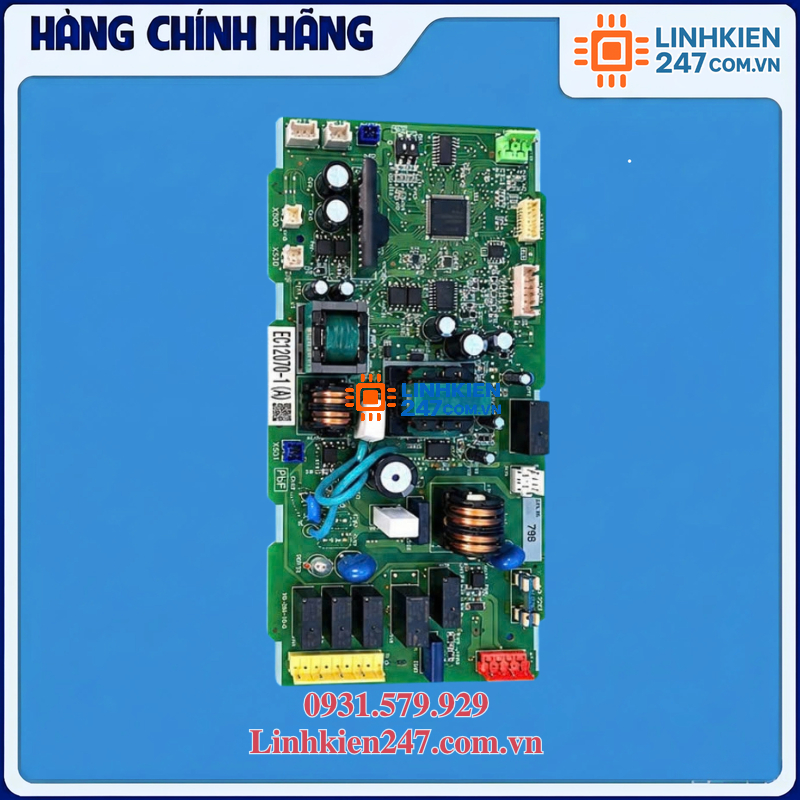

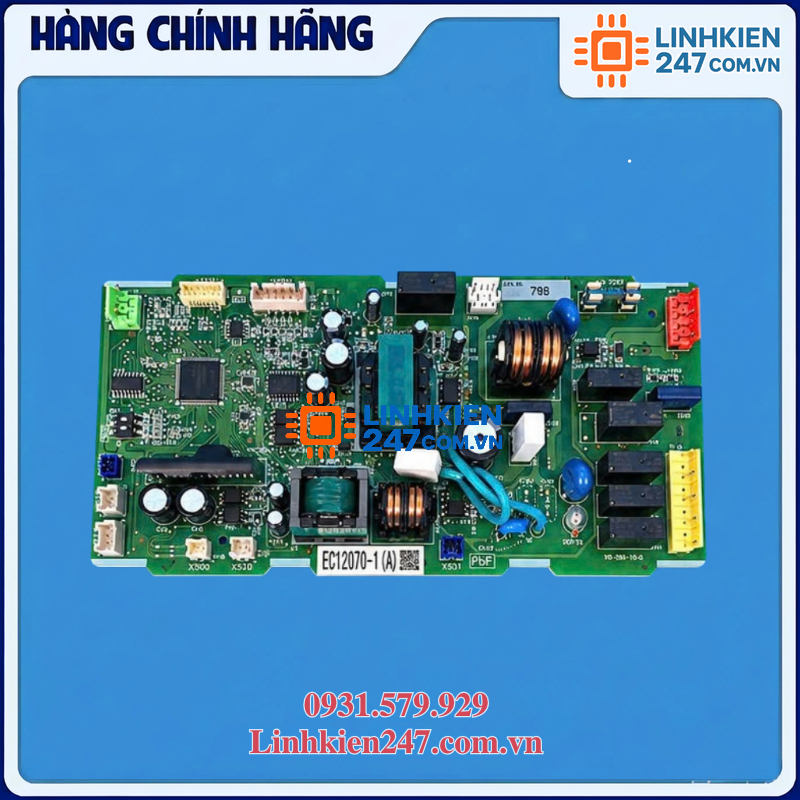

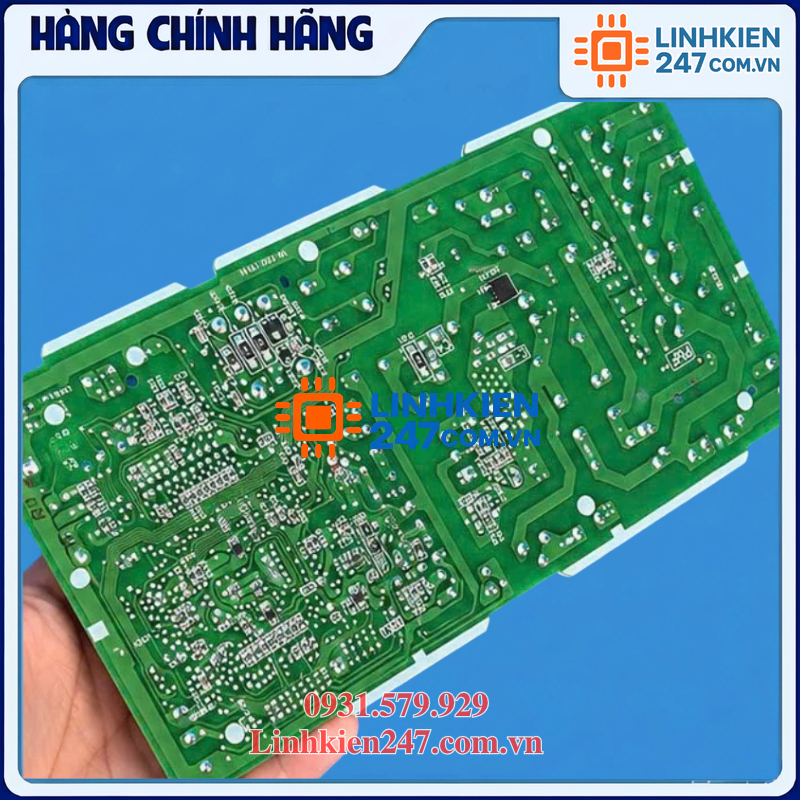

Hình ảnh sản phẩm cho thấy PCB được thiết kế dạng bo dài, tích hợp khu vực nguồn, mạch xử lý, relay, cuộn cảm, biến áp, tụ điện và nhiều đầu kết nối. Đây là loại bo cần đối chiếu đúng mã trước khi thay thế.

Thông số sản phẩm

Daikin FDBNQ13MV1 là dàn lạnh của hệ thống điều hòa giấu trần nối ống gió 13.000 BTU. Tài liệu kỹ thuật Daikin xác nhận FDBNQ13MV1 đi cùng dàn nóng RNQ13MV1. Model này thuộc dòng máy áp suất tĩnh thấp.

Bo mạch Daikin 4012870 EC12070-1(A) là gì?

4012870 là mã sản phẩm dùng để nhận diện bo mạch. Trên PCB trong hình có tem EC12070-1(A).

Hai thông tin này rất hữu ích khi đối chiếu linh kiện.

Bo được thiết kế trên một PCB kích thước dài. Các khu vực chức năng được bố trí khá rõ ràng.

Phần mạch điều khiển tập trung nhiều IC và linh kiện điện tử nhỏ. Phần nguồn có biến áp, tụ điện và cuộn cảm.

Bo cũng có nhiều relay. Các relay đảm nhiệm việc đóng cắt các tải theo tín hiệu điều khiển của hệ thống.

Nguồn linh kiện Daikin cũng ghi nhận EC12070-1A – mã 4012870 trong danh mục bo mạch điều hòa.

Thiết kế thực tế của PCB EC12070-1(A)

Quan sát từ hình ảnh sản phẩm có thể thấy bo sử dụng nhiều nhóm linh kiện.

Khu vực mạch nguồn

Khu vực nguồn có:

• Biến áp.
• Tụ điện.
• Cuộn cảm.
• Linh kiện lọc nhiễu.
• Linh kiện bảo vệ.
• Các linh kiện chỉnh lưu và ổn áp.

Đây là phần quan trọng giúp tạo ra các mức điện áp cần thiết cho mạch điều khiển.

Khu vực xử lý tín hiệu

Trên bo có nhiều IC xử lý.

Các IC kết hợp với mạch điện tử xung quanh để tiếp nhận và xử lý tín hiệu của dàn lạnh.

Khu vực relay

PCB có nhiều relay màu đen.

Relay giúp bo thực hiện chức năng đóng và ngắt các tải theo chương trình điều khiển.

Hệ thống đầu giắc

Một ưu điểm dễ nhận thấy của bo là có khá nhiều đầu kết nối.

Các đầu giắc được bố trí ở nhiều vị trí trên PCB. Khi thay bo, kỹ thuật viên cần đối chiếu đúng vị trí dây và đầu cắm.

Daikin FDBNQ13MV1 là dòng máy nào?

FDBNQ13MV1 là dàn lạnh điều hòa giấu trần nối ống gió Daikin.

Model này có công suất lạnh khoảng 13.000 BTU/h, tương đương khoảng 3,8 kW. Máy sử dụng nguồn điện 1 pha và thuộc dòng không Inverter. Các thông số được công bố cho FDBNQ13MV1 gồm điện áp 220–240V, 50Hz và môi chất lạnh R410A.

Một số thông số tham khảo của dàn lạnh:

Các thông số trên dùng để nhận diện model máy, không phải toàn bộ thông số riêng của PCB 4012870. Khi mua bo, vẫn nên ưu tiên kiểm tra mã 4012870 và EC12070-1(A).

Chức năng của bo mạch dàn lạnh Daikin

Bo mạch là một trong những bộ phận điều khiển chính của dàn lạnh.

PCB tiếp nhận tín hiệu từ các bộ phận trong hệ thống. Sau đó, bo xử lý tín hiệu và đưa ra lệnh điều khiển phù hợp.

Các chức năng liên quan có thể gồm:

• Xử lý tín hiệu điều khiển.
• Điều khiển hoạt động của dàn lạnh.
• Giao tiếp với các bộ phận liên quan.
• Điều khiển relay và các tải điện.
• Xử lý tín hiệu cảm biến.
• Quản lý nguồn cấp cho các mạch điện tử.
• Hỗ trợ hệ thống hoạt động theo chế độ được cài đặt.

Do PCB liên quan đến nhiều chức năng nên khi bo bị lỗi, biểu hiện của máy có thể rất khác nhau.

Dấu hiệu bo mạch có thể bị hỏng

Một số trường hợp thường khiến kỹ thuật viên cần kiểm tra PCB:

• Dàn lạnh không hoạt động.
• Máy không nhận lệnh điều khiển.
• Máy có nguồn nhưng không khởi động.
• Một số chức năng của dàn lạnh không hoạt động.
• Relay không đóng hoặc đóng bất thường.
• Bo xuất hiện linh kiện cháy.
• PCB có dấu hiệu chập điện.
• Đường mạch bị cháy hoặc đứt.
• Máy phát sinh lỗi sau khi đã kiểm tra các bộ phận khác.

Tuy nhiên, không nên kết luận bo hỏng chỉ dựa trên một triệu chứng.

Nguồn điện, cảm biến, motor quạt, dây tín hiệu và các bộ phận khác cũng có thể gây ra hiện tượng tương tự.

Vì sao cần đúng mã 4012870?

Bo điều hòa Daikin có rất nhiều mã linh kiện.

Các PCB có thể nhìn khá giống nhau nhưng vẫn khác về chương trình điều khiển, đầu nối hoặc cấu hình linh kiện.

Với sản phẩm này, khách hàng nên đối chiếu:

Model: FDBNQ13MV1

Mã sản phẩm: 4012870

Mã PCB: EC12070-1(A)

Hình dạng bo: so sánh vị trí linh kiện và đầu giắc.

Việc đối chiếu cả ba thông tin giúp hạn chế tình trạng mua nhầm PCB.

Hướng dẫn kiểm tra trước khi đặt hàng

Trước khi đặt bo mạch Daikin 4012870, khách hàng nên gửi:

• Hình tem model dàn lạnh.
• Hình toàn bộ bo cũ.
• Hình rõ mã PCB.
• Hình các đầu giắc trên bo.
• Tình trạng lỗi của máy.

Nếu bo cũ vẫn còn tem EC12070-1(A), việc đối chiếu sẽ thuận tiện hơn.

Với bo đã cháy hoặc mất tem, nên gửi nhiều góc chụp. Kỹ thuật viên có thể dựa vào vị trí giắc và cấu trúc PCB để kiểm tra thêm.

Lưu ý khi thay bo dàn lạnh

Bo mạch điều hòa liên quan trực tiếp đến điện áp nguồn. Vì vậy, việc thay thế cần được thực hiện bởi người có chuyên môn.

Trước khi tháo PCB cũ, nên ngắt hoàn toàn nguồn điện.

Các dây kết nối cần được đánh dấu nếu cần thiết. Sau khi lắp bo mới, cần kiểm tra lại từng đầu giắc.

Không nên tự ý thay đổi vị trí dây hoặc đấu tắt các linh kiện trên PCB.

Sau khi hoàn tất, kỹ thuật viên cần kiểm tra hoạt động của dàn lạnh và các chức năng liên quan.

Mua bo mạch Daikin FDBNQ13MV1 mã 4012870

Bo mạch điều khiển dàn lạnh Daikin FDBNQ13MV1 mã 4012870, PCB EC12070-1(A) là linh kiện thay thế dành cho đúng cấu hình máy.

Sản phẩm phù hợp với nhu cầu sửa chữa khi PCB cũ bị hư hỏng và không còn khả năng sửa chữa hiệu quả.

Để đảm bảo đúng linh kiện, khách hàng nên gửi model máy + mã PCB cũ + hình bo thực tế trước khi đặt hàng.

Linhkien247 hỗ trợ đối chiếu linh kiện trước khi giao hàng.
