Giá gốc là: 15.500.000 ₫.12.840.000 ₫Giá hiện tại là: 12.840.000 ₫.
🚚 Giá chưa bao gồm phí vận chuyển.
🟦 Hãng sản xuất: Daikin
🟩 Tình trạng: Mới 100%
🟧 Kho hàng: Còn sẵn
🟨 Bảo hành: Theo quy định
🟥 Cam kết: Đúng mã 100%
Bo mạch biến tần dàn nóng điều hòa Daikin RZUR250PY1 mã 4020687 là linh kiện điện tử quan trọng trong cụm dàn nóng, đảm nhiệm việc điều khiển và xử lý hoạt động của hệ thống biến tần, máy nén và các mạch công suất liên quan.

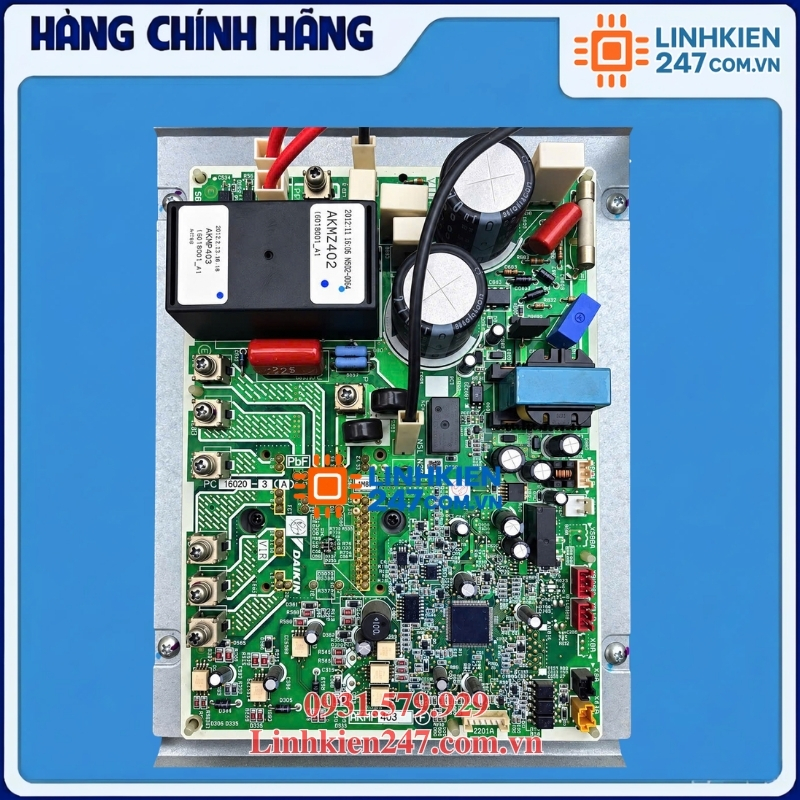

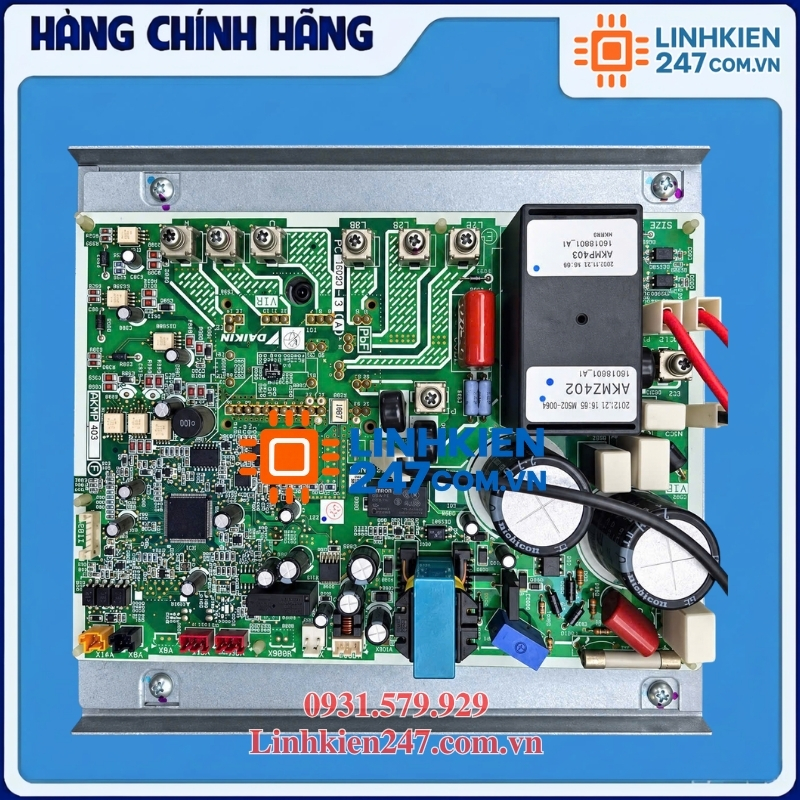

Sản phẩm trong hình là bo mạch dành cho Daikin RZUR250PY1, được lắp trên cụm khung kim loại tản nhiệt, sử dụng nhiều linh kiện công suất, tụ điện lớn, relay, cuộn cảm, cầu chì và các đầu kết nối điều khiển.
Trên bo có thể nhận diện các thông tin đáng chú ý như AKMZ402, AKMP403, 16018001_A1/A2 và mã PCB 3PCB5081-41. Đây là những thông tin rất hữu ích khi đối chiếu linh kiện trước khi thay thế.

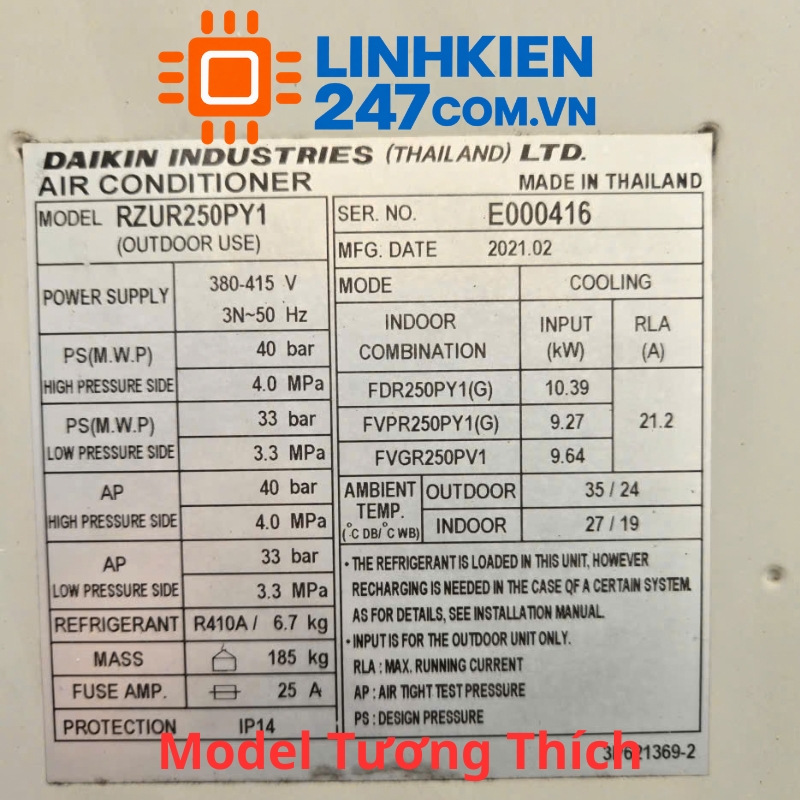

Ngoài ra, tem trên dàn nóng trong hình xác nhận model RZUR250PY1, nguồn điện 380–415V, 3N~50Hz, môi chất R410A và ngày sản xuất 2021.02.
| Thông tin | Chi tiết |
|---|---|
| Tên sản phẩm | Bo mạch biến tần dàn nóng điều hòa Daikin |
| Thương hiệu | Daikin |
| Model dàn nóng | RZUR250PY1 |
| Mã sản phẩm | 4020687 |
| Mã PCB nhìn trên bo | 3PCB5081-41 |
| Cụm/mã linh kiện trên bo | AKMZ402 / AKMP403 |
| Điện áp dàn nóng | 380–415V |
| Nguồn điện | 3N~50Hz |
| Môi chất lạnh | R410A |
| Khối lượng dàn nóng theo tem | 185 kg |
| Cầu chì theo tem máy | 25A |
| Năm/tháng sản xuất máy trong hình | 2021.02 |
| Tình trạng | Mới 100% chính hãng |
| Vị trí sử dụng | Dàn nóng điều hòa Daikin |
| Model tham chiếu | RZUR250PY1 |
Lưu ý: Mã 4020687 là mã sản phẩm được cung cấp cho linh kiện. Trên bo thực tế còn xuất hiện các mã 3PCB5081-41, AKMZ402 và AKMP403. Khi thay thế nên đối chiếu đồng thời model máy, mã linh kiện, mã PCB, hình dạng bo và các đầu giắc.
Trong hệ thống điều hòa Daikin sử dụng công nghệ biến tần, bo mạch dàn nóng là một trong những cụm điện tử quan trọng. Bo đảm nhiệm nhiều chức năng điều khiển và phối hợp hoạt động giữa các bộ phận trong dàn nóng.
Tùy cấu hình hệ thống, bo mạch có thể tham gia vào quá trình:
Do bo làm việc với nguồn điện công suất cao, việc kiểm tra và thay thế cần được thực hiện bởi kỹ thuật viên có chuyên môn.
Bo được thiết kế trên nền PCB kích thước lớn và lắp trong khung kim loại. Khu vực công suất được bố trí các linh kiện chịu tải, kết hợp hệ thống tản nhiệt bằng nhôm.
Trên hình ảnh có thể thấy các đường mạch công suất được thiết kế tương đối lớn, phù hợp với cấu trúc của cụm biến tần dàn nóng.
Bo sử dụng nhiều tụ điện dung lượng lớn nhằm phục vụ mạch nguồn và mạch công suất. Đây cũng là những linh kiện cần được kiểm tra kỹ khi bo xuất hiện hiện tượng mất nguồn, lỗi công suất hoặc hoạt động không ổn định.

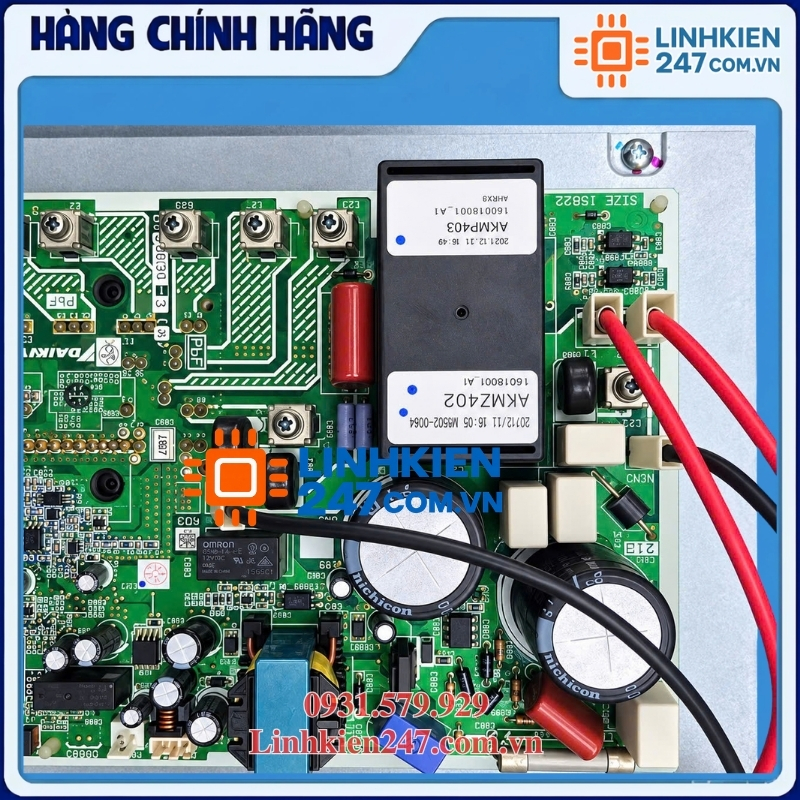

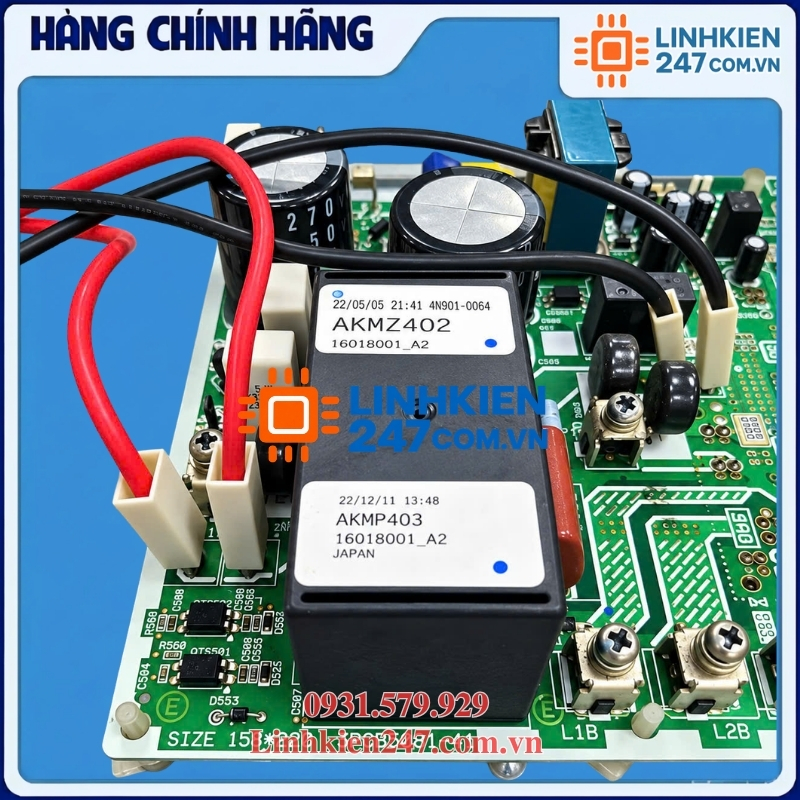

Trên các cụm module màu đen có tem:
AKMZ402
và
AKMP403
Đây là những ký hiệu quan trọng để kỹ thuật viên đối chiếu khi xác định đúng cụm bo và cấu hình linh kiện.
Một trong những thông tin nổi bật trên hình ảnh là dòng:
3PCB5081-41
Mã PCB nên được sử dụng cùng với model Daikin RZUR250PY1 và mã 4020687 để hạn chế tình trạng đặt nhầm bo có hình dạng tương tự nhưng khác cấu hình.
Theo tem thông số trên dàn nóng trong hình, model RZUR250PY1 sử dụng:
Đây là các thông tin quan trọng khi xác định đúng hệ thống trước khi thay bo.
Đặc biệt, với bo biến tần của dàn nóng sử dụng nguồn 3 pha, không nên chỉ căn cứ vào kích thước hoặc hình thức bên ngoài để lựa chọn linh kiện. Cần kiểm tra đúng model và mã bo.
Trong quá trình sửa chữa điều hòa, một số hiện tượng có thể khiến kỹ thuật viên cần kiểm tra bo biến tần gồm:
Tuy nhiên, không phải mọi lỗi dàn nóng đều xuất phát từ bo mạch. Các nguyên nhân khác như máy nén, quạt dàn nóng, cảm biến, nguồn điện, dây kết nối hoặc các bộ phận khác cũng có thể gây triệu chứng tương tự.
Vì vậy, nên kiểm tra tổng thể trước khi quyết định thay bo.
Để lựa chọn đúng bo mạch biến tần Daikin RZUR250PY1, khách hàng nên chuẩn bị các thông tin sau:
Kiểm tra tem trên máy và xác nhận đúng:
DAIKIN RZUR250PY1
Đối chiếu mã:
4020687
Kiểm tra thêm:
3PCB5081-41
Đối chiếu các thông tin:
AKMZ402 / AKMP403
Hình dạng PCB, vị trí bắt vít, đầu kết nối, module công suất và hệ thống tản nhiệt cần tương đồng với bo đang sử dụng.
Đây là bước quan trọng vì Daikin có nhiều dòng bo biến tần có hình thức khá giống nhau nhưng không nhất thiết sử dụng thay thế lẫn nhau.
Bo mạch biến tần dàn nóng Daikin RZUR250PY1 mã 4020687 là lựa chọn linh kiện thay thế dành cho hệ thống tương thích với model này.
Sản phẩm được thể hiện với đầy đủ cụm PCB, module AKMZ402/AKMP403, tụ điện công suất, linh kiện nguồn, đầu kết nối và hệ thống tản nhiệt.
Để đảm bảo độ chính xác khi đặt hàng, khách hàng nên gửi ảnh bo cũ + ảnh tem model dàn nóng để được đối chiếu trước khi mua.
Đặc biệt với thiết bị sử dụng nguồn 380–415V 3 pha, việc thay thế cần đảm bảo đúng thông số và thực hiện bởi người có chuyên môn.
